Questão
ID 1701672Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2022 Banca: Fundação de Apoio à Educação e Desenvolvimento Tecnológico de Minas Gerais - Fundacao CEFETMINAS Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Amazonas

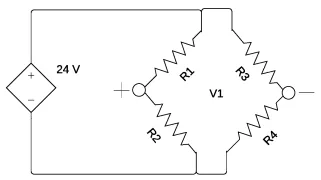

A ponte de Wheatstone é um circuito muito utilizado para a determinação de uma resistência elétrica desconhecida por detecção de nulo.
Considerando-se que a ponte esteja equilibrada (R1 R4=R2 R3), temos que V1=0. Considerando-se que R2=R4=200 Ω, e que um PT100 a 80 ºC é ligado em R1 (desprezando-se as resistências dos fios conectando o PT100 à ponte de Wheatstone), qual deve ser o valor de R3 em que V1=0, se a resistência do PT100 segue a equação R=100(1+0,00385T)?
