Ano: 2022 Banca: Fundação de Apoio à Educação e Desenvolvimento Tecnológico de Minas Gerais - Fundacao CEFETMINAS Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Amazonas

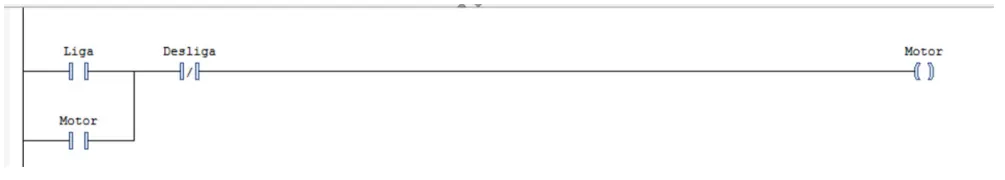

Considere a lógica de selo apresentada em linguagem Ladder a seguir para a implementação do acionamento de um motor por meio de uma botoeira com comando de liga e desliga no campo.

Sobre essa lógica, é correto afirmar que

Alternativa A:
o motor permanece ligado apenas enquanto o comando de liga estiver ativo. Assim que o comando é interrompido, o motor se desliga.
Alternativa B:
assim que o comando de liga é ativado, o motor é ligado. O motor permanece ligado (independente do comando de liga) até que o comando de desliga seja ativado.
Alternativa C:
é preciso que o comando de desliga esteja ativo para que o motor seja ligado.
Alternativa D:
se ambos os comandos, liga e desliga, estiverem ativos, o motor estará ligado.
Alternativa E:
assim que o comando de desliga é desativado, o motor é ligado. O motor permanece ligado (independente do comando de desliga) até que o comando de liga seja desativado.
