Questão
ID 1701540Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Fluxo de Potência e Estabilidade e Regulação dos Sistemas Elétricos
Ano: 2022 Banca: Fundação de Apoio à Educação e Desenvolvimento Tecnológico de Minas Gerais - Fundacao CEFETMINAS Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Amazonas

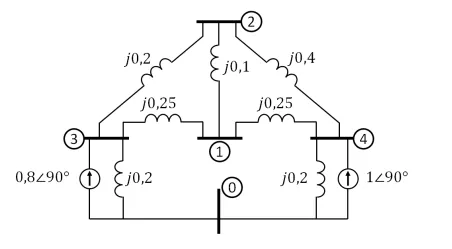

Considere a seguinte representação simplificada de um sistema elétrico de potência pequeno, através do seu diagrama de reatâncias.
-
-
Os subíndices que identificam as posições dos elementos da matriz de admitância nodal do sistema estão diretamente relacionados às barras (o elemento Ymn relaciona as barras m e n).
-
Adotando-se a barra 0 como referência, assinale a alternativa que indica corretamente Y11, Y22, Y34 e Y42 .
