Questão
ID 1701526Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2022 Banca: Fundação de Apoio à Educação e Desenvolvimento Tecnológico de Minas Gerais - Fundacao CEFETMINAS Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Amazonas

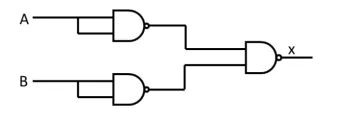

Analise a figura a seguir.
Com base na figura, qual a saída x do circuito lógico combinacional?
