Questão
ID 1701525Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Equivalentes e Circuitos Magnéticos
Ano: 2022 Banca: Fundação de Apoio à Educação e Desenvolvimento Tecnológico de Minas Gerais - Fundacao CEFETMINAS Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Amazonas
Um transformador monofásico de 50 kVA, 10 kV / 250 V, 60 Hz foi submetido a testes para determinação dos parâmetros do seu circuito equivalente. A tabela exibida na sequência indica os resultados para os ensaios a vazio e de curto-circuito.
-
Ensaio | Tensão medida (v) | Corrente medida (A) | Potência ativa medida (W) | Lado de medição |
Curto-circuito | 1000 | 5 | 1450 | alta tensão (10 kV) |
A vazio | 250 | 4 | 2000 | baixa tensão (250 V) |
-

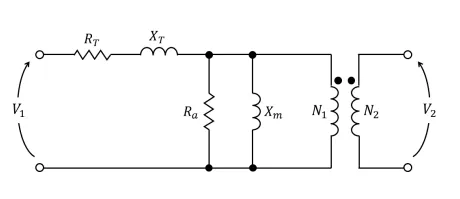

Se o circuito representado a seguir for considerado como referência para a determinação dos parâmetros equivalentes do transformador, quais os valores obtidos de RT e Ra, respectivamente?
-
