Questão
ID 1701504Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2022 Banca: Fundação de Apoio à Educação e Desenvolvimento Tecnológico de Minas Gerais - Fundacao CEFETMINAS Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Amazonas

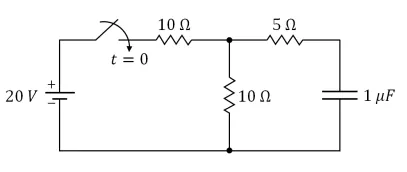

O circuito ilustrado na figura a seguir, composto por três resistores e um capacitor inicialmente descarregado, é alimentado por uma fonte de tensão contínua a partir do tempo t = 0s, instante no qual a chave S é fechada.
-
-Qual a expressão no domínio do tempo, com t dado em μs, da tensão no capacitor em volts?
