Questão
ID 1701497Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Magnéticos e Forças Magnéticas
Ano: 2022 Banca: Fundação de Apoio à Educação e Desenvolvimento Tecnológico de Minas Gerais - Fundacao CEFETMINAS Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Amazonas

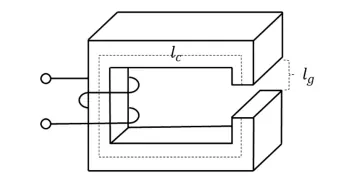

No interior de um material ferromagnético de permeabilidade magnética relativa igual a 10 000, existe um fluxo magnético total de 1 ∙ 10-4 Wb. O caminho médio do núcleo (lc) e a seção transversal em toda sua extensão valem, respectivamente, 65 cm e 50 cm². Na extremidade oposta ao enrolamento, existe um gap de ar de comprimento lg = 0,065 cm.
-
-
Com base nos dados apresentados, assumindo-se uma densidade de fluxo uniforme na seção reta do material e desconsiderando-se o efeito de espraiamento, qual a força magnetomotriz (fmm) necessária para as condições citadas?
-
Considere a permeabilidade magnética do ar igual a 13 ∙ 10-7 H/m.
