Questão 1701490

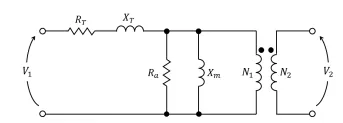

Ensaios de curto-circuito e a vazio foram realizados em um transformador para obtenção dos parâmetros elétricos ilustrados na figura a seguir.

Os parâmetros R_T = 5 Ω, X_T = 9 Ω, R_a = 50 Ω e X_m = 90 Ω correspondem, respectivamente, aos valores totais de resistência e reatância dos enrolamentos e resistência e reatância do núcleo, todos representados no lado de baixa tensão. Sabendo-se que o transformador é de 1 MVA, 110 V/ 220 V, assinale a alternativa na qual os valores da impedância total dos enrolamentos e da impedância total associada ao núcleo, respectivamente, estão corretamente referenciados no lado de alta tensão.
