Questão
ID 1701146Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2022 Banca: Fundação de Apoio à Educação e Desenvolvimento Tecnológico de Minas Gerais - Fundacao CEFETMINAS Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Amazonas

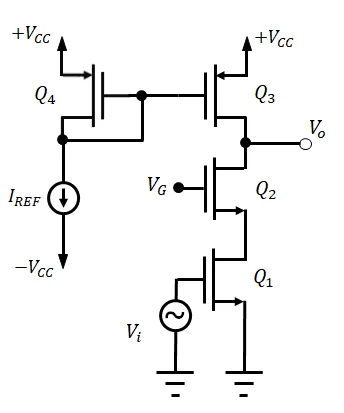

A figura a seguir ilustra um amplificador transistorizado com carga ativa.
Parâmetros:
+Vcc : Tensão contínua positiva.
-Vcc : Tensão contínua negativa.
IREF : Corrente de referência.
Q1, Q2, Q3 e Q4 : Transistores MOSFET.
Vi : Tensão alternada de entrada.
Vo : Tensão alternada de saída.
VG : Tensão contínua.
Transcondutância:
\(gm1=gm2=gm3=gm4=0,8\ mA\) /V
Resistências (Efeito Early):
\(r_{o1}=r_{o2}=r_{o3}=r_{o4}=80\ k\Omega\)
Determine o ganho do amplificador.
