Questão
ID 1701141Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2022 Banca: Fundação de Apoio à Educação e Desenvolvimento Tecnológico de Minas Gerais - Fundacao CEFETMINAS Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Amazonas

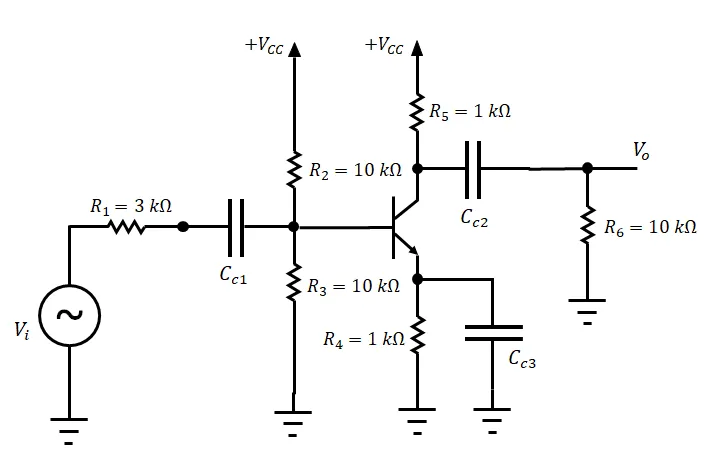

A figura a seguir ilustra um amplificador emissor-comum discreto que emprega uma topologia de polarização clássica. Considere que os capacitores de acoplamento (CC1, CC2 e CC3) possuem valores de capacitâncias iguais a infinito, a transcondutância (gm) igual a 90 mA/V e hfe igual a 180.
A resistência de entrada do amplificador é
