Questão
ID 1698877Disciplina: Engenharia Mecatrônica
Assunto: Acionadores Eletro-mecânicos
Ano: 2016 Banca: IF SERTAO - Instituto Federal de Educação, Ciência e Tecnologia do Sertão Pernambucano Órgão: Instituto Federal de Educação, Ciência e Tecnologia do Sertão Pernambucano

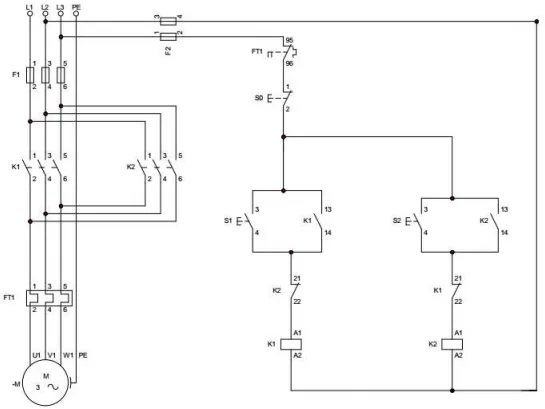

A figura abaixo mostra o comando elétrico de uma chave partida.
Sobre o circuito acima, podemos afirmar:
I. O circuito se trata de uma chave de partida direta com reversão.
II. O elemento FT1 é o dispositivo de proteção contra a corrente de curto-circuito.
III. Os terminais 21 e 22 dos contatores K1 e K2 tem a função de realizar o selo.
A(s) afirmativa(s) correta(s) é (são):
