Questão 1690862 de Engenharia Elétrica e Engenharia Eletrônica - Instituto AOCP 2019

Questão

ID 1690862

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores

Ano: 2019 Banca: Instituto AOCP Órgão: Universidade Federal da Paraíba

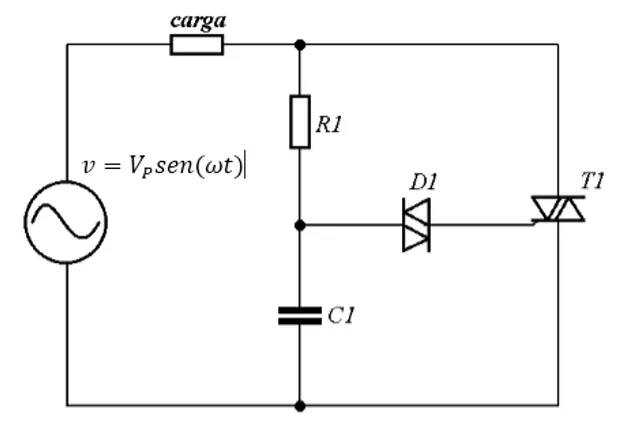

O seguinte circuito apresenta um controlador tiristorizado sobre uma carga. Tais controladores podem ser usados para variar a velocidade em motores ou a intensidade luminosa de uma lâmpada, ou, ainda, variar a potência em um resistor, a fim de controlar a temperatura dissipada por este. A respeito desse circuito, assinale a alternativa correta.

Alternativa A:
Esse circuito é composto por um TRIAC capaz de variar a tensão eficaz sobre a carga através do ângulo de disparo no terminal porta. Esse ângulo pode ser variado com a mudança no valor da resistência de R1.
Alternativa B:
Esse circuito é composto por um SCR capaz de retificar e variar a tensão sobre a carga através da variação de corrente no terminal porta. Essa corrente pode ser variada com a mudança no valor da resistência de R1.
Alternativa C:
Esse circuito é composto por um IGBT capaz de variar a tensão de pico sobre a carga através do controle de corrente no terminal porta. Essa corrente de porta pode ser variada com a mudança do valor da resistência de R1.
Alternativa D:
Esse circuito é composto por um SCR capaz de variar a tensão média sobre a carga através do ângulo de disparo no terminal porta. Esse ângulo pode ser variado com a mudança no valor da resistência de R1.
Alternativa E:
Esse circuito é composto por um TRIAC capaz de retificar e variar a tensão sobre a carga através da variação de corrente no terminal porta. Essa corrente pode ser variada com a mudança no valor da resistência de R1.
