Questão 1690853

Engenharia Elétrica e Engenharia Eletrônica · 2019

Questão

ID 1690853

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos Trifásicos Equilibrados e Desequilibrados

Ano: 2019 Banca: Instituto AOCP Órgão: Universidade Federal da Paraíba

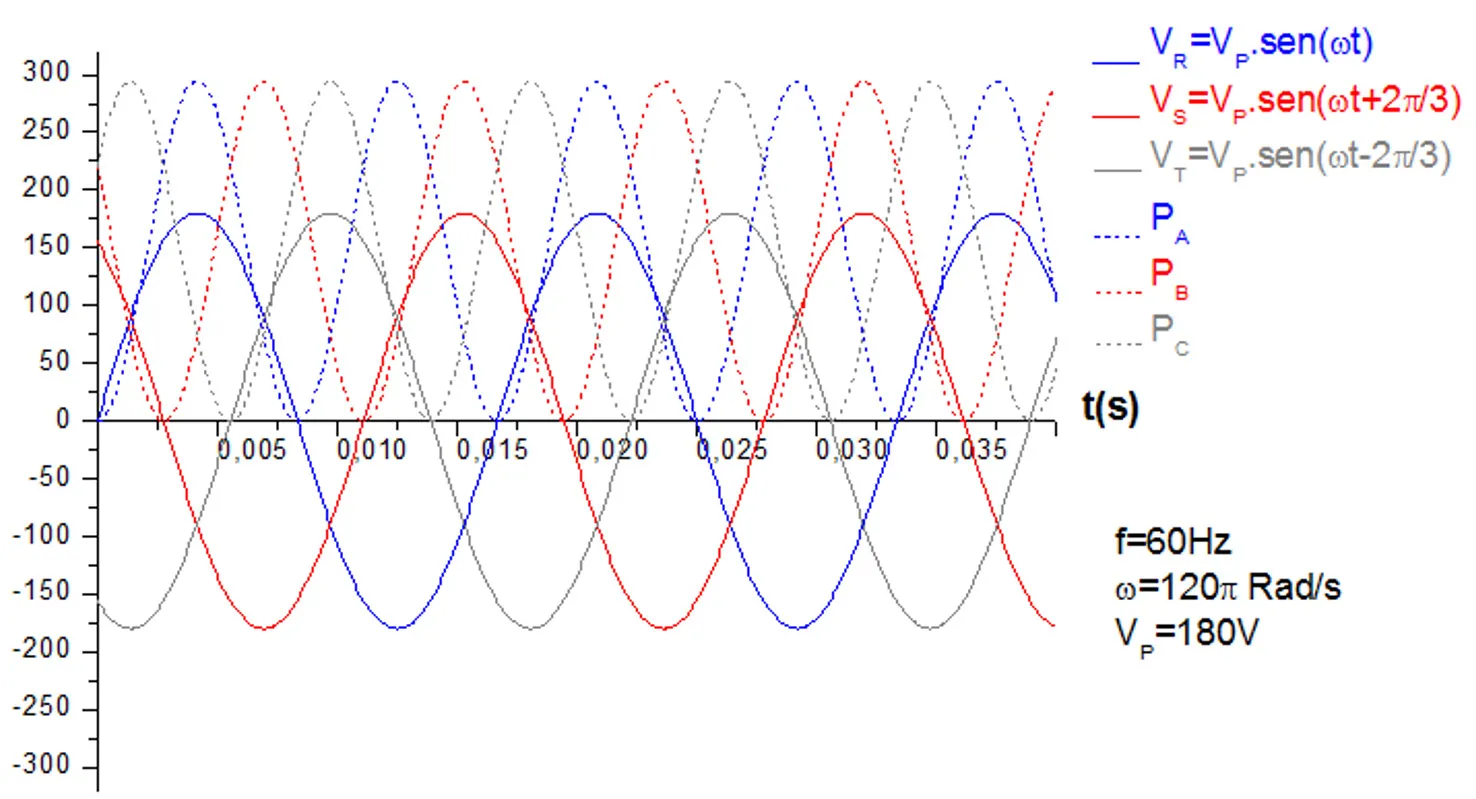

O seguinte gráfico apresenta o comportamento de um sistema alimentado por uma fonte de tensão senoidal e um grupo de cargas. As formas de onda das tensões da rede estão representadas pelas linhas contínuas e as formas de onda das potências no grupo de cargas estão representadas pelas linhas tracejadas. Com base na análise do gráfico, assinale a alternativa correta.

Alternativa A:
O gráfico apresenta um sistema trifásico equilibrado, alimentando um sistema puramente capacitivo, pois a potência na carga é alternada.
Alternativa B:
O gráfico apresenta um sistema monofásico senoidal equilibrado, alimentando um sistema puramente indutivo, pois a potência na carga é sempre positiva.
Alternativa C:
O gráfico apresenta um sistema trifásico em desequilíbrio, alimentando uma carga puramente indutiva, pois a potência média na carga é nula.
Alternativa D:
O gráfico apresenta um sistema trifásico senoidal, alimentando uma carga de comportamento puramente resistiva, pois a potência na carga não atinge valore s negativos.
Alternativa E:
O gráfico apresenta um sistema monofásico senoidal em desequilíbrio, alimentando uma carga puramente resistiva, pois a potência na carga é alternada.
