Questão
ID 1690849Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2019 Banca: Instituto AOCP Órgão: Universidade Federal da Paraíba

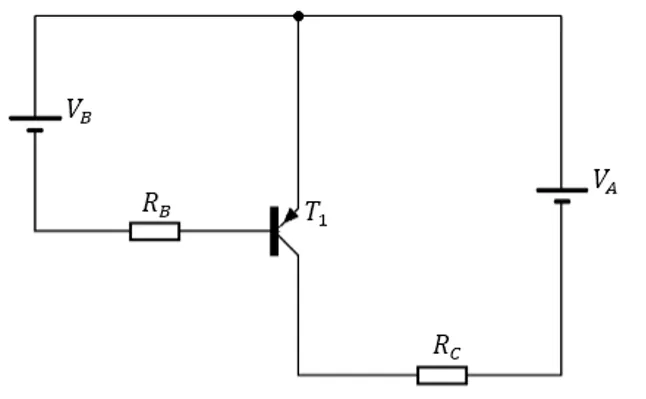

O seguinte circuito apresenta um transistor de junção bipolar (BJT) trabalhando em configuração emissor comum com uma polarização na base. Considere que o ganho do transistor é βcc = 120 e as tensões e as tensões VA = 25V, VB = 5V, VCE = 5V E VBE = 0,7V. Determine o valor da resistência de RB para que RC dissipe uma potência constante de 9,6 Watts e assinale a alternativa correta.
