Questão 1690845

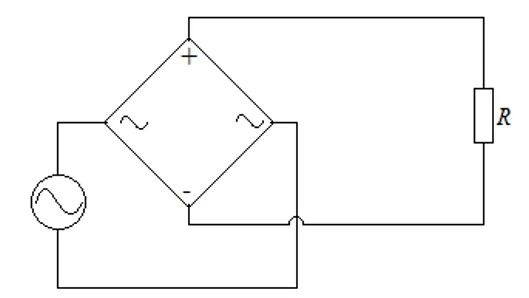

Os circuitos eletrônicos, em geral, necessitam de uma fonte de corrente contínua de baixa tensão para o seu funcionamento. A seguinte figura apresenta um circuito retificador ligado a uma fonte de corrente alternada senoidal descrita pela função υ = V_P.sen(ω.t) e alimentando uma carga puramente resistiva. Sabendo que a tensão eficaz da fonte é de 12V, calcule a tensão média na carga. Para o cálculo, desconsidere a tensão da barreira de potencial do diodo, considerando que o tempo de recuperação reversa do diodo é zero e desconsiderando as perdas internas do diodo. Assinale a alternativa com o correto valor encontrado nesse cálculo. e alimentando uma carga puramente resistiva. Sabendo que a tensão eficaz da fonte é de 12V, calcule a tensão média na carga. Para o cálculo, desconsidere a tensão da barreira de potencial do diodo, considerando que o tempo de recuperação reversa do diodo é zero e desconsiderando as perdas internas do diodo. Assinale a alternativa com o correto valor encontrado nesse cálculo.
