Questão 1690843 de Engenharia Elétrica e Engenharia Eletrônica - Instituto AOCP 2019

Questão

ID 1690843

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Partida e Controle de Velocidade

Ano: 2019 Banca: Instituto AOCP Órgão: Universidade Federal da Paraíba

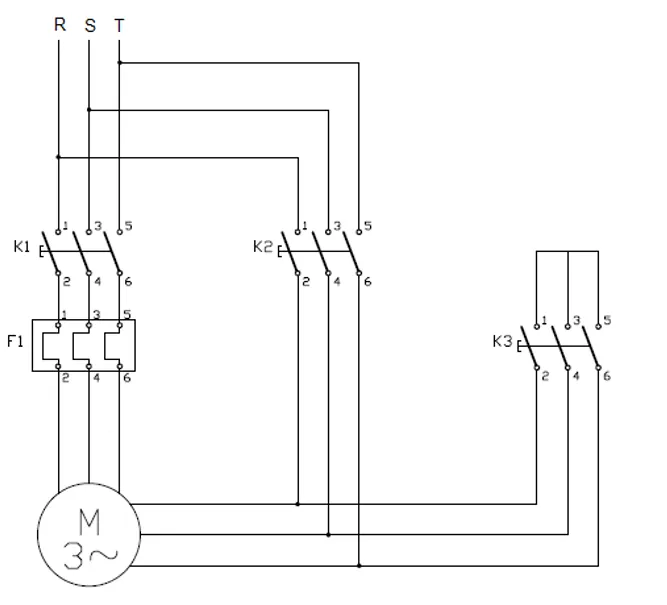

Uma forma comum e de baixo custo para reduzir a corrente de partida em motores trifásicos é a chave de partida estrela triângulo (Y-Δ). A seguinte figura apresenta o diagrama de potência de uma chave Y-Δ aplicado a um motor trifásico de 10CV. Considere que esse motor de seis pontas tem um fechamento em triângulo para 220V, seu fator de potência cosφ = 0,89, rendimento η = 0,92%, trabalhando em regime constante com fator de serviço FS = 1,1. Em relação a esse sistema, assinale a alternativa correta.

Alternativa A:
A chave de partida estrela triângulo tem a finalidade de reduzir o conjugado de partida e, consequentemente, sua corrente durante a partida. O ajuste de corrente no rele de sobrecarga deve ser de 21,70A.
Alternativa B:
A chave de partida estrela triângulo tem a finalidade de aplicar uma tensão menor que a tensão nominal para o fechamento de partida do motor e, consequentemente, reduzir a corrente durante a partida do motor. O ajuste de corrente no rele de sobrecarga deve ser de 14,98A.
Alternativa C:
A chave de partida estrela triângulo tem como característica variar a tensão no motor em vários níveis até atingir a tensão plena, reduzindo, dessa forma, a corrente na partida. O ajuste de corrente no rele de sobrecarga deve ser de 12,97A.
Alternativa D:
A chave de partida estrela triângulo tem a finalidade de aplicar uma tensão menor que a tensão nominal para o fechamento de partida do motor e, consequentemente, reduzir a corrente durante a partida do motor. O ajuste de corrente no rele de sobrecarga deve ser de 12,17A.
Alternativa E:
A chave de partida estrela triângulo varia a impedância do rotor aplicando uma impedância em série e, consequentemente, reduzindo a corrente durante a partida do motor. O ajuste de corrente no rele de sobrecarga deve ser de 25,95A.
