Questão 1690833 de Engenharia Elétrica e Engenharia Eletrônica - Instituto AOCP 2019

Questão

ID 1690833

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Circuitos Resistivos, RL e RC, e RLC

Ano: 2019 Banca: Instituto AOCP Órgão: Universidade Federal da Paraíba

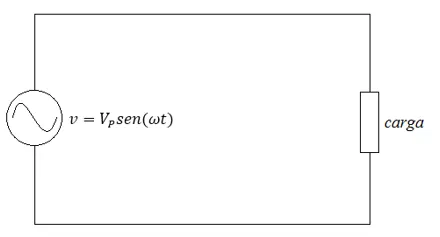

A fonte de corrente alternada é caracterizada por uma tensão que alterna a sua polaridade periodicamente. No Brasil, a energia elétrica distribuída pelas diversas concessionárias de energia, que geram e distribuem a energia elétrica regulamentada pela ANEEL, produzem energia elétrica senoidal na frequência de 60 Hertz, em que a tensão de linha pode ser de 220V ou 380V, dependendo do Estado. O seguinte diagrama apresenta uma fonte de tensão alternada monofásica, alimentando uma carga resistiva. A respeito desse sistema, assinale a alternativa correta.

Alternativa A:
Nesse circuito, a tensão eficaz é determinada por V_p / \(\sqrt{2}\) e a potência máxima dissipada pela carga é \(V_p^2\) / R, em que V_p é a tensão máxima da fonte e R é a resistência da carga.
Alternativa B:
Nesse circuito, a tensão máxima na carga é igual a tensão máxima na fonte e a corrente eficaz no circuito é V_P / R, em que V_P é a tensão máxima da fonte e R é a resistência da carga.
Alternativa C:
No circuito V_RMS = V_P, em que V_RMS é a tensão eficaz da fonte e V_P é a tensão máxima da fonte, a corrente média do circuito é nula, pois a tensão na fonte é uma função senoidal.
Alternativa D:
Nesse circuito, a corrente eficaz é determinada por P_MED/V_RMS e a potência máxima dissipada pela carga é V_RMS.I_RMS, em que P_MED é a potência média dissipada pela carga, V_RMS é a tensão eficaz da fonte e I_RMS é a corrente eficaz no circuito.
Alternativa E:
Nesse circuito, a corrente na carga é igual a corrente da fonte e a potência média na carga é nula, pois a tensão da fonte é uma função senoidal.
