Questão 1690809 de Engenharia Elétrica e Engenharia Eletrônica - Instituto AOCP 2019

Questão

ID 1690809

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos Equivalentes e Circuitos Magnéticos

Ano: 2019 Banca: Instituto AOCP Órgão: Universidade Federal da Paraíba

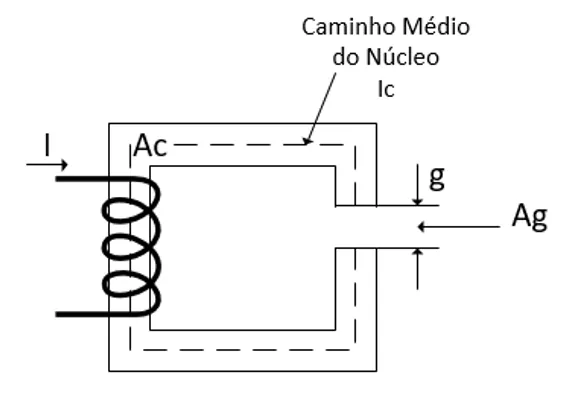

O circuito magnético apresentado na seguinte figura tem as dimensões A_c = A_g = 9cm², g = 0,050 cm, I_c = 30 cm e N = 1000 espiras. Supondo que a permeabilidade magnética do material do núcleo (μ_r) seja de 70.000, encontre a relutância do circuito e do entreferro Rseja de 70.000, encontre a relutância do circuito e do entreferro R_g, e também, dada a condição de que o circuito magnético esteja operando com B_c = 1,0 T, encontre o fluxo φ; por fim, assinale a alternativa que apresenta os valores mais próximos de R_c, R_g e φ.

Utilize μ₀ = 4 × π × 10⁻

Alternativa A:
R_c = \(\frac{4,8\times10^{-3}}{4\times\pi\times10^{-7}}\frac{A\times e}{Wb}\) , R_g = \(\frac{0,6}{4\times\pi\times10^{-7}}\frac{A\times e}{Wb}\) , φ = 9 × 10⁻⁴Wb.
Alternativa B:
R_c = \(\frac{4,8\times10^{-3}}{4\times\pi\times10^{-7}}\frac{A\times e}{Wb}\) , R_g = \(\frac{0,6}{4\times\pi\times10^{−7}}\frac{A\times e}{Wb}\) , φ = 90 × 10⁻³Wb.
Alternativa C:
R_c = \(\frac{4,8\times10^{-3}}{4\times\pi\times10^−7}\frac{A\times e}{Wb}\) , R_g = \(\frac{1}{4,8\times\pi\times10^{−7}}\frac{A\times e}{Wb}\) , φ = 9 × 10⁻⁴Wb.
Alternativa D:
R_c = \(\frac{4,8\times10^{-3}}{4\times\pi\times10^{−7}}\frac{A\times e}{Wb}\) , R_g = \(\frac{0,6}{4\times\pi\times10^{−7}}\frac{A\times e}{Wb}\) , φ = 900 × 10⁻⁴Wb.
Alternativa E:
R_c = \(\frac{4,8\times10^{-3}}{6\times10^{−7}}\frac{A\times e}{Wb}\) , R_g = \(\frac{0,6}{6\times10^{-7}}\frac{A\times e}{Wb}\) , φ = 9 × 10⁻³Wb.
