Questão
ID 1688924Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2019 Banca: Fundação CESGRANRIO Órgão: Universidade Federal do Rio de Janeiro

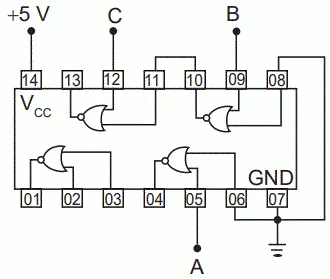

A Figura abaixo ilustra o diagrama lógico do circuito integrado 7402 da família TTL. Os pinos 06, 07 e 08 foram interligados à terra (nível lógico 0), e o pino 14 foi conectado na tensão de +5V (nível lógico 1).
Se em determinado instante, os níveis lógicos dos sinais são: A=1, B=0 e C=0; então, os níveis lógicos das saídas nos pinos 04, 10 e 13 serão, respectivamente:
