Questão 1688903

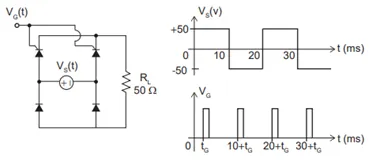

Um retificador controlado com carga resistiva está ilustrado na Figura a seguir, juntamente com os gráficos das formas de onda das tensões V_S (t) e V_G(t). No circuito retificador, considere que os diodos e os dispositivos SCR são ideais. Na forma de onda do sinal de controle V_G(t), considere que a amplitude e a duração dos pulsos são suficientes para disparar os dispositivos SCR instantaneamente, no momento em que são aplicados.

Dessa forma, qual deve ser o tempo de disparo t_G, expresso em milissegundos, que deve ser utilizado no sinal de controle V_G(t), para que se obtenha uma dissipação de potência média de 20 W na carga R_L ?
