Questão 1688897

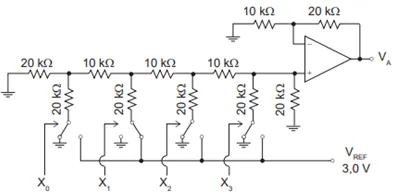

Conversores Digital-Analógicos (DAC) também são parte integrante de Conversores Analógico-Digitais (ADC) dos tipos rampa digital simples e de aproximações sucessivas. Na Figura a seguir, está ilustrado o circuito de um DAC de quatro bits X₃ X₂ X₁ X₀ , onde cada chave é conectada ao terminal de terra quando a respectiva entrada digital for um ‘0’ lógico, ou à tensão de referência VREF quando a sua entrada digital for um ‘1’ lógico. Nesse circuito, tanto as chaves quanto o amplificador operacional podem ser considerados ideais.

Sendo assim, qual será a tensão analógica, em volts, que a saída V_O exibirá quando a entrada digital for o número X₃ X₂ X₁ X₀ = 0010, conforme ilustrado acima?
