Questão 1684180

Engenharia Mecatrônica · 2022

Questão

ID 1684180

Disciplina: Engenharia Mecatrônica

Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização

Ano: 2022 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Prefeitura Municipal de Criciúma

Caso 1

Responda às questões 31 e 32 com relação às figuras abaixo:

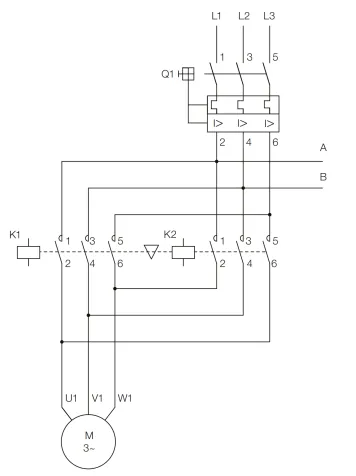

Diagrama de Potência

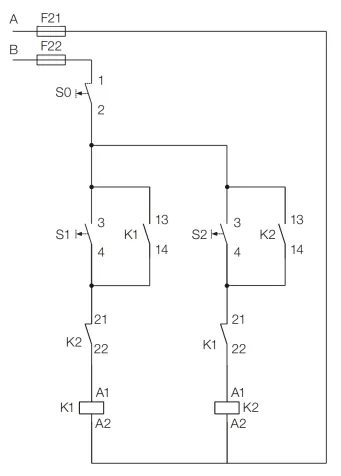

Diagrama de comando

Assinale a alternativa correta.

Alternativa A:
Os botões K1 e K2 são de retenção com mola.
Alternativa B:
O botão S1 é responsável por ligar o sistema e o botão S2 por desligar o sistema.
Alternativa C:
Se o botão S2 for pressionado antes do botão S1 haverá um curto-circuito em duas fases.
Alternativa D:
O sistema sempre deverá ser ligado primeiro pelo botão S1 e depois deverá ser ligado o botão S2, e nunca na ordem contrária.
Alternativa E:
As contatoras K1 e K2 possuem intertravamento no diagrama de comando para o acionamento de suas bobinas.
