Questão 1684176

Engenharia Elétrica e Engenharia Eletrônica · 2022

Questão

ID 1684176

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Dispositivos de Proteção (Disjuntores, DR, DPS)

Ano: 2022 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Prefeitura Municipal de Criciúma

Caso 1

Responda às questões 31 e 32 com relação às figuras abaixo:

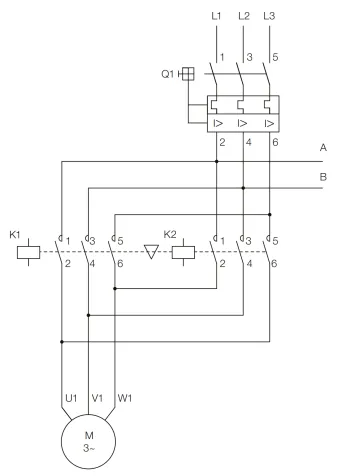

Diagrama de Potência

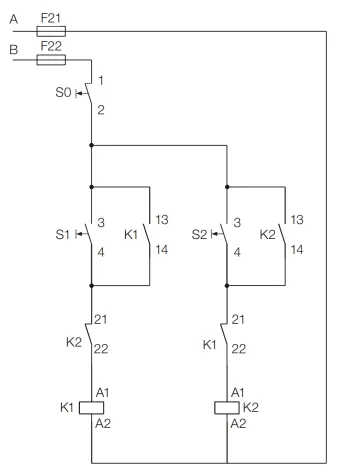

Diagrama de comando

Assinale a alternativa correta.

Alternativa A:
O diagrama de potência é de uma chave de partida estrela-triângulo.
Alternativa B:
O diagrama de potência apresenta um disjuntor DR para a proteção de correntes de fuga.
Alternativa C:
Os disjuntores K1 e K2 estão conectados em paralelo para suportar maior nível de corrente.
Alternativa D:
O componente Q1 é um disjuntor motor responsável pela proteção contra curto-circuito e sobrecarga.
Alternativa E:
O diagrama de potência pode ser alimentado tanto por uma rede monofásica quanto por uma rede trifásica.
