Questão 1672191

Um disjuntor termomagnético monopolar é um dispositivo que protege os circuitos elétricos monofásicos contra sobrecargas e curtos-circuitos, quando bem dimensionados. Na figura 1, tem-se uma ilustração de um disjuntor, com as sua informações básicas na sua parte frontal, e, na figura 2, a curva de atuação do dispositivo, de acordo com a sua classe de funcionamento.

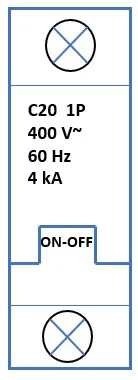

Figura 1 - Esboço de um disjuntor.

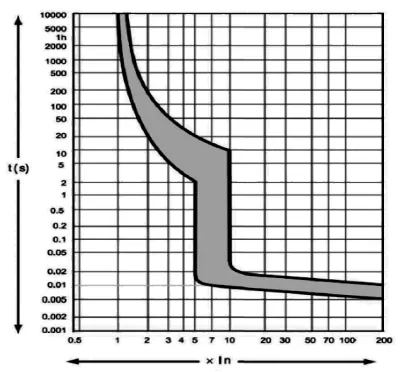

Figura 2 - Curva de atuação do disjuntor da figura 1.

Sobre as figuras, dadas as afirmativas,

I. Se o disjuntor for utilizado para proteger um circuito cuja corrente elétrica de curto-circuito presumida seja de 2kA, o dispositivo irá disparar em um tempo inferior a 20 ms.

II. A corrente elétrica nominal do disjuntor é de 4 kA.

III. A capacidade de interrupção do disjuntor é 20 vezes superior à da corrente elétrica nominal do dispositivo.

verifica-se que está/ão correta/s
