Questão 1672184

Engenharia Elétrica e Engenharia Eletrônica · 2023

Questão

ID 1672184

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5419 – Proteção Contra Descargas Atmosféricas

Ano: 2023 Banca: COPEVE/UFAL - FUNDEPES Órgão: Universidade Federal de Alagoas

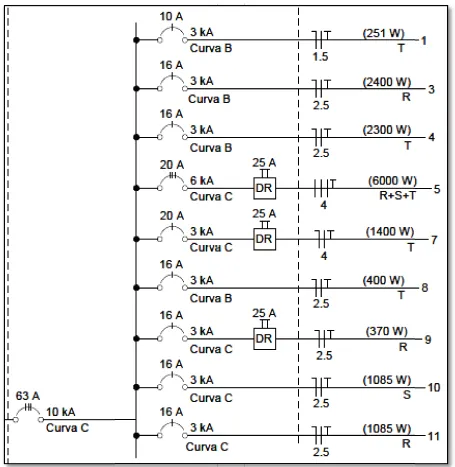

Na figura, tem-se o recorte de um diagrama unifilar de quadro de distribuição construído com uma das ferramentas da tecnologia Building Information Modeling (BIM), o QI Builder.

De acordo com o diagrama, é correto afirmar, à luz da Norma ABNT NBR 5419:2015 – Proteção contra descargas atmosféricas, que

Alternativa A:
no quadro de distribuição, o circuito nº 1 não pode ser destinado a um circuito de força.
Alternativa B:
no diagrama unifilar apresentado, todos os dispositivos de proteção contra choques elétricos existentes (DRs) são monofásicos.
Alternativa C:
o circuito nº 4 será destinado a alimentar uma carga trifásica desequilibrada; logo, ele possui 04 (quatro) condutores carregados (3F+N).
Alternativa D:
a corrente elétrica de 3 kA, com curva C, no disjuntor termomagnético monofásico do circuito nº 7, representa a corrente elétrica presumida de curto-circuito.
Alternativa E:
o alimentador do quadro é monofásico, sendo utilizada uma única fase desse alimentador para todos os circuitos, como observado no diagrama unifilar, construído no QI Builder.
