Questão
ID 1663313Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)
Ano: 2025 Banca: Avalia - Instituto Avalia Órgão: Prefeitura Municipal de Porto Alegre

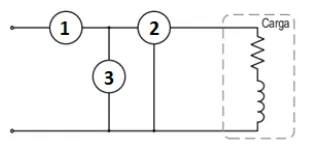

O circuito a seguir representa um sistema monofásico de medição elétrica no qual são utilizados três instrumentos designados por 1, 2 e 3, conectados a uma carga de característica resistiva-indutiva. Considerando o esquema apresentado e as formas típicas de ligação de instrumentos de medição em circuitos de corrente alternada, identifique corretamente cada um dos instrumentos.
