Questão 1660729 de Engenharia Elétrica e Engenharia Eletrônica - FUNDATEC 2021

Questão

ID 1660729

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Dispositivos de Proteção (Disjuntores, DR, DPS)

Ano: 2021 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Porto Alegre

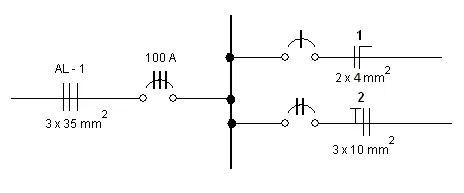

Dimensione o disjuntor para o circuito 2 representado na imagem abaixo, que apresenta potência na carga de 7KW. O condutor de cobre com isolação em PVC foi instalado na maneira A1. Tensão de linha de 200V.

• Condutores: Cobre e alumínio • Temperatura no condutor: 70 °C						• Isolação: PVC • Temperatura de referência do ambiente: 30 °C (ar), 20 °C (solo)
Seções Nominais mm²	Métodos de Referência Indicados na Tabela 16.3
	A1		A2		B1		B2		C		D
	Número de Condutores Carregados
	2	3	2	3	2	3	2	3	2	3	2	3
Cobre
0,5	7	7	7	7	9	8	9	8	10	9	12	10
0,75	9	9	9	9	11	10	11	10	13	11	15	12
1	11	10	11	10	14	12	13	12	15	14	18	15
1,5	14,5	13,5	14	13	17,5	15,5	16,5	15	19,5	17,5	22	18
2,5	19,5	18	18,5	17,5	24	21	23	20	27	24	29	24
4	26	24	25,	23	32	28	30	27	36	32	38	31
6	34	31	32	29	41	36	38	34	46	41	47	39
10	46	42	43	39	57	50	52	46	63	57	63	52
16	61	56	57	52	76	68	69	62	85	76	81	67
25	80	73	75	68	101	89	90	80	112	96	104	86
35	99	89	92	83	125	110	111	99	138	119	125	103
50	119	108	110	99	151	134	133	118	168	144	148	122
70	151	136	139	125	192	171	168	149	213	184	183	151
95	182	164	167	150	232	207	201	179	258	223	216	179
120	210	188	192	172	269	239	232	206	299	259	246	203
150	240	216	219	196	309	275	265	236	344	299	278	230
