Questão
ID 1660723Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Dimensionamento de Condutores e Eletrodutos
Ano: 2021 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Porto Alegre

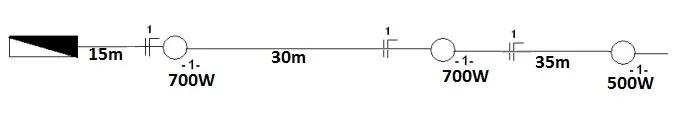

Com base na tabela abaixo, de queda de tensão para uma carga ligada em 110V, determine a seção para o condutor do circuito 1 do diagrama unifilar para uma queda de tensão na carga de 2%.
Condutor (mm2) | % de queda de tensão | |||
1% | 2% | 3% | 4% | |
Σ P (Watts) × L (m) | ||||
1,5 | 5263 | 10526 | 15789 | 21052 |
2,5 | 8773 | 1756 | 26319 | 35092 |
4,0 | 14036 | 28072 | 42108 | 56144 |
6,0 | 21054 | 42108 | 63162 | 84216 |
10,0 | 35090 | 70100 | 105270 | 140360 |
16,0 | 56144 | 112288 | 168432 | 224576 |
25,0 | 87725 | 175450 | 263175 | 350900 |
