Questão
ID 1650770Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2019 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Santa Rosa

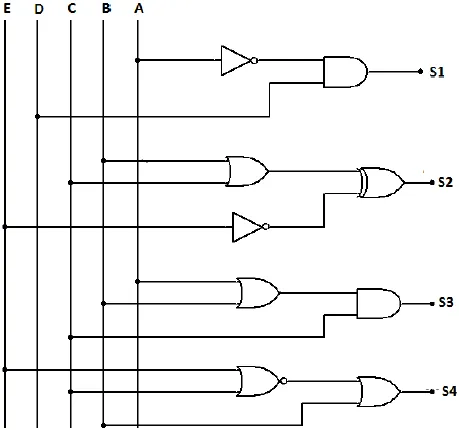

Nas entradas de um sistema digital, foram aplicados os seguintes valores em hexadecimal 1Bh e 0Dh (EDCBA, sendo A o valor menos significante). Tendo conhecimento do circuito, determine os valores das saídas (S4 S3 S2 S1, sendo S1 o valor menos significante) em hexadecimal.
