Questão 1646050 de Engenharia Mecatrônica - VUNESP 2019

Questão

ID 1646050

Disciplina: Engenharia Mecatrônica

Assuntos: Relés, Contatos, Contatores, Proteção, Sinalização

Ano: 2019 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Prefeitura Municipal de Itapevi

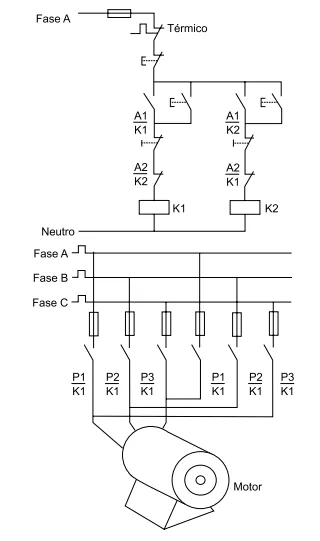

O diagrama ilustrado na figura a seguir apresenta os circuitos de comando e acionamento de um motor de indução trifásico.

O circuito de comando ilustrado nessa figura indica que o contator K1 aciona o motor em um sentido e o contator K2 aciona em outro, e que

Alternativa A:
ambos estão intertravados para que as fases A e C possam ser interconectadas na alimentação. Há um relé térmico para proteger o circuito de comando e um botão normalmente fechado que desliga todo o conjunto.
Alternativa B:
ambos são independentes para que não haja risco de curto-circuito na alimentação. Há um temporizador térmico que liga o circuito de comando e um botão normalmente aberto que desliga todo o conjunto.
Alternativa C:
ambos estão intertravados para que não haja risco de curto-circuito na alimentação. Há um relé térmico para proteger o motor em caso de sobrecarga e um botão normalmente fechado que desliga todo o conjunto.
Alternativa D:
ambos estão intertravados para que as fases A e C possam ser interconectadas na alimentação. Há um temporizador térmico que liga o circuito de comando e um botão normalmente aberto que desliga todo o conjunto.
Alternativa E:
ambos estão intertravados para que as fases A e C possam ser interconectadas na alimentação. Há um temporizador térmico que liga o circuito de comando e um botão normalmente aberto que desliga todo o conjunto.
