Questão 1641372

Engenharia Elétrica e Engenharia Eletrônica · 2017

Questão

ID 1641372

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos Combinatórios

Ano: 2017 Banca: UFCE - Universidade Federal do Ceará Órgão: Universidade Federal do Ceará

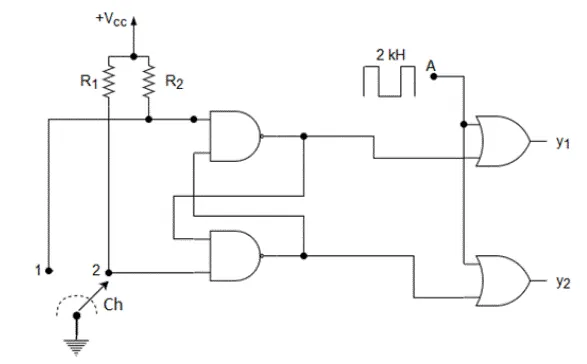

O circuito apresentado na figura abaixo é formado por duas portas lógicas NAND e duas portas lógicas OR, ligadas conforme a figura. Na entrada (A) é inserida uma onda quadrada de 2 kH. A chave Ch pode ser colocada ou na posição (1) ou na posição (2). Escolha a alternativa correta:

Alternativa A:
Quando a Chave Ch se encontra na posição (1), a saída y1 = 1 e a saída y2 = 0
Alternativa B:
Quando a Chave Ch se encontra na posição (1), a saída y1 = 0 e a saída y2 = 1
Alternativa C:
Quando a Chave Ch se encontra na posição (1), a saída y1 apresenta uma onda quadrada de mesma frequência daquela que se encontra na entrada (A) e a saída y2 = 0
Alternativa D:
Quando a Chave Ch se encontra na posição (1), a saída y1 = 1 e a saída y2 apresenta uma onda quadrada de mesma frequência daquela que se encontra na entrada (A)
Alternativa E:
Quando a Chave Ch se encontra na posição (2), a saída y1 = 1 e a saída y2 apresenta uma onda quadrada de mesma frequência daquela que se encontra na entrada (A)
