Questão 1639808

Engenharia Mecatrônica · 2019

Questão

ID 1639808

Disciplina: Engenharia Mecatrônica

Assunto: Diagrama de Blocos

Ano: 2019 Banca: UFCE - Universidade Federal do Ceará Órgão: Universidade Federal do Ceará

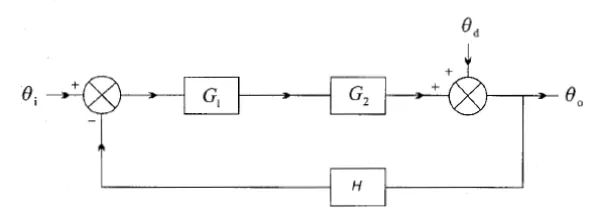

Considerando o sistema em malha fechada da figura abaixo, com um sinal de entrada θ_i e um distúrbio no sistema representado por θ_d. Podemos afirmar que o sinal de saída θ_o do sistema será:

Alternativa A:
θ _o = θ _i \(\left(\frac{G1*G2}{1+G1*G2*H}\right)+θ_d\ \left(\frac{1}{1+G1*G2*H}\right)\)
Alternativa B:
θ _o = θ _i \(\left(\frac{G1*G2}{1+G1*G2*H}\right)+θ_d\ \left(\frac{g2}{1+G1*G2*H}\right)\)
Alternativa C:
θ _o= θ _i \(\left(\frac{1}{1+G1*G2*H}\right)+θ_d\ \left(\frac{G2}{1+G1*G2*H}\right)\)
Alternativa D:
θ _o= θ _i \(\left(\frac{G1*G2}{1+G1*G2*H}\right)-θ_d\ \left(\frac{1}{1+G1*G2*H}\right)\)
Alternativa E:
θ _o= θ _i \(\left(\frac{1}{1+G1*G2*H}\right)-θ_d\ \left(\frac{1}{1-G1*G2*H}\right)\)
