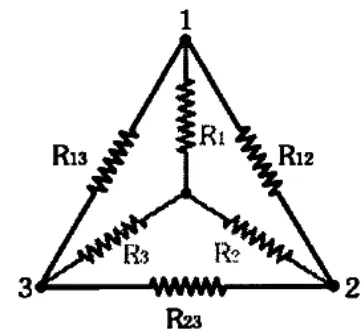

Em um circuito, é comum os resistores estarem ligados em configurações estrela ou triângulo. Observe a figura abaixo, utilizada para realizar as conversões estrela-triângulo e triângulo-estrela.

Nessas configurações, para determinar os valores das resistências R₁₂ e R₃, devem ser utilizadas, respectivamente, as seguintes fórmulas:

Alternativa A:
\(R_{12}=\frac{R_1.R_2+R_1.R_3+R_2.R_3}{R_1}\) e \(R_3=\frac{R_{13}.R_{23}}{R_{12}+R_{13}+R2_{23}}\)
Alternativa B:
\(R_{12}=\frac{R_1.R_2+R_1.R_3+R_2.R_3}{R_2}\) e \(R_3=\frac{R_{12}.R_{23}}{R_{12}+R_{13}+R2_{23}}\)
Alternativa C:
\(R_{12}=\frac{R_1.R_2+R_1.R_3+R_2.R_3}{R_3}\) e \(R_3=\frac{R_{12}.R_{13}}{R_{12}+R_{13}+R2_{23}}\) \(R_3=\frac{R_{12}.R_{23}}{R_{12}+R_{13}+R2_{23}}\)
Alternativa D:
\(R_{12}=\frac{R_1.R_2+R_1.R_3+R_2.R_3}{R_2}\) e \(R_3=\frac{R_{13}.R_{23}}{R_{12}+R_{13}+R2_{23}}\)
Alternativa E:
\(R_{12}=\frac{R_1.R_2+R_1.R_3+R_2.R_3}{R_1}\) e \(R_3=\frac{R_{12}.R_{23}}{R_{12}+R_{13}+R2_{23}}\)
