Questão 1618733

Engenharia Elétrica e Engenharia Eletrônica · 2022

Questão

ID 1618733

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Projeto de Iluminação (Luminotécnica)

Ano: 2022 Banca: UFERSA - UNIVERSIDADE FEDERAL RURAL DO SEMI-ÁRIDO Órgão: Universidade Federal Rural do Semi-Árido

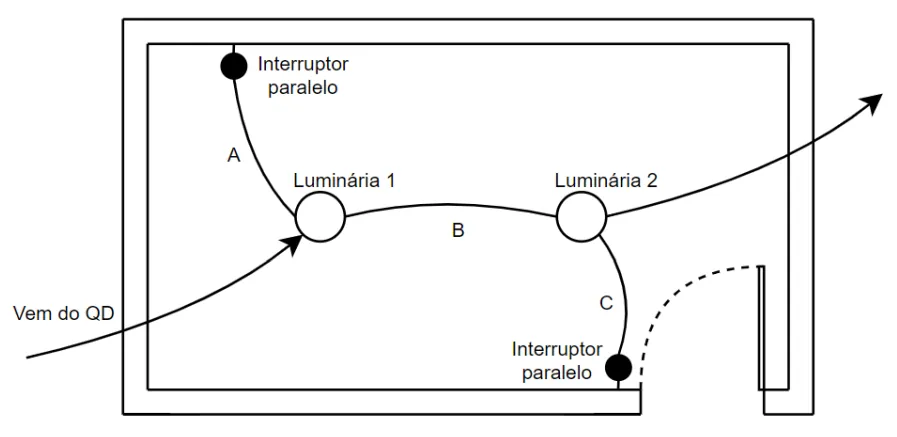

Considere o cômodo mostrado na figura abaixo. A seta que aponta na luminária 1 indica a chegada do circuito com os condutores de fase, neutro e terra. As duas luminárias precisam acender simultaneamente através dos interruptores em paralelos indicados, cuja ligação também é conhecida como “three way”. De acordo com o que consta na planta, os condutores que devem passar pelos trechos A, B e C da instalação devem ser:

Alternativa A:
Trecho A
Trecho B
Trecho C
fase – retorno – retorno
fase – neutro – retorno – retorno – terra
fase – retorno – retorno
Alternativa B:
Trecho A
Trecho B
Trecho C
fase – neutro – retorno – retorno
fase – retorno – retorno – retorno – terra
fase – retorno – retorno
Alternativa C:
Trecho A
Trecho B
Trecho C
fase – retorno - retorno
retorno – retorno – neutro - terra
retorno – retorno – neutro
Alternativa D:
Trecho A
Trecho B
Trecho C
fase – retorno – retorno
retorno – retorno – retorno – neutro – terra
retorno – retorno – retorno

Estatísticas Cadernos

Trecho A	Trecho B	Trecho C
fase – retorno – retorno	fase – neutro – retorno – retorno – terra	fase – retorno – retorno
