Questão 1618726

Engenharia Elétrica e Engenharia Eletrônica · 2022

Questão

ID 1618726

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos Sequenciais

Ano: 2022 Banca: UFERSA - UNIVERSIDADE FEDERAL RURAL DO SEMI-ÁRIDO Órgão: Universidade Federal Rural do Semi-Árido

Considerando as figuras 1 e 2, assinale a alternativa correta:

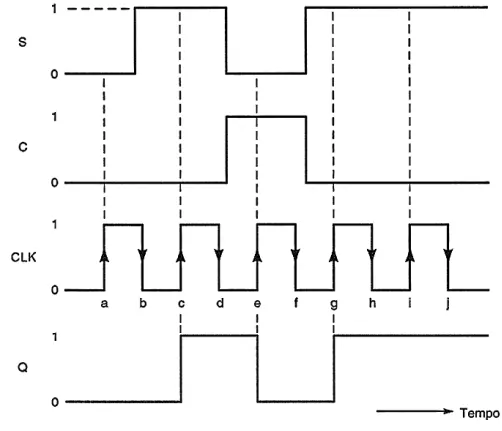

Figura 1

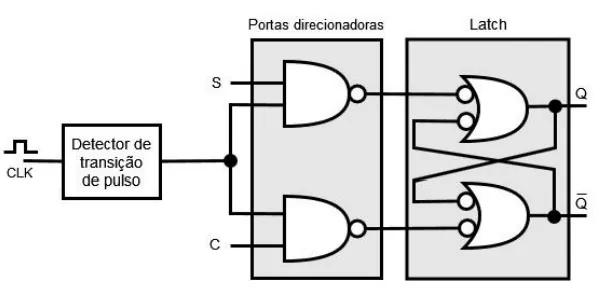

Figura 2

Alternativa A:
A Figura 1 não corresponde ao gráfico de saída do circuito da figura 2. A figura 2 é um diagrama lógico simplificado para um flip-flop S-R disparado por borda.
Alternativa B:
A Figura 1 corresponde ao gráfico de saída do circuito da figura 2. A figura 2 é um diagrama lógico simplificado para um flip-flop S-R disparado por borda.
Alternativa C:
A Figura 1 corresponde ao gráfico de saída do circuito da figura 2. A figura 2 é um diagrama lógico simplificado para um flip-flop J-K disparado por borda.
Alternativa D:
A Figura 1 não corresponde ao gráfico de saída do circuito da figura 2. A figura 2 é um diagrama lógico simplificado para um flip-flop J-K disparado por borda.
