Considerando todas as condições iniciais nulas, informe a saída Q 3 Q 2 Q 1 Q 0 (nesta ordem) depois de 4 pulsos de clock e entrada de dados representados na figura abaixo.

Questão 1618723

Engenharia Elétrica e Engenharia Eletrônica · 2022

Questão

ID 1618723

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos Sequenciais

Ano: 2022 Banca: UFERSA - UNIVERSIDADE FEDERAL RURAL DO SEMI-ÁRIDO Órgão: Universidade Federal Rural do Semi-Árido

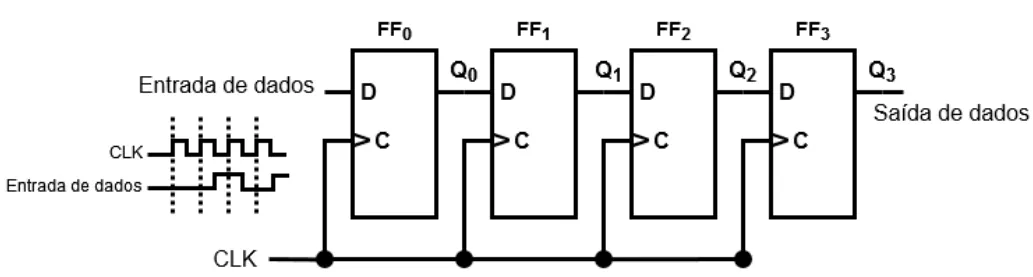

Considerando todas as condições iniciais nulas, informe a saída Q₃Q₂Q₁Q₀ (nesta ordem) depois de 4 pulsos de clock e entrada de dados representados na figura abaixo.
