Em um transformador monofásico de 10 kVA, 2000 V/200 V eficazes com frequência de 60 Hz, foram realizados ensaios de circuito aberto e curto-circuito, obtendo-se os seguintes resultados: Ensaio em vazio: 200 V; 0,866 A e 100 W (realizado pelo lado de baixa tensão) Ensaio em curto-circuito: 100 V; 5 A e 200 W (realizado pelo lado de alta tensão) Com base nessas informações, pode-se afirmar que o circuito equivalente aproximado visto pelo lado de baixa tensão é:

Questão 1618721

Engenharia Elétrica e Engenharia Eletrônica · 2022

Questão

ID 1618721

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Ensaios de Máquinas e Transformadores

Ano: 2022 Banca: UFERSA - UNIVERSIDADE FEDERAL RURAL DO SEMI-ÁRIDO Órgão: Universidade Federal Rural do Semi-Árido

Em um transformador monofásico de 10 kVA, 2000 V/200 V eficazes com frequência de 60 Hz, foram realizados ensaios de circuito aberto e curto-circuito, obtendo-se os seguintes resultados:

Ensaio em vazio: 200 V; 0,866 A e 100 W (realizado pelo lado de baixa tensão)
Ensaio em curto-circuito: 100 V; 5 A e 200 W (realizado pelo lado de alta tensão)

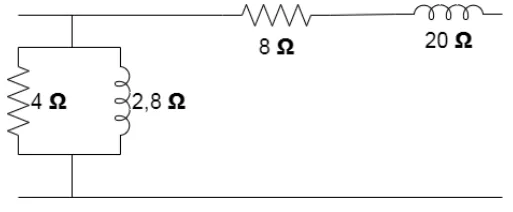

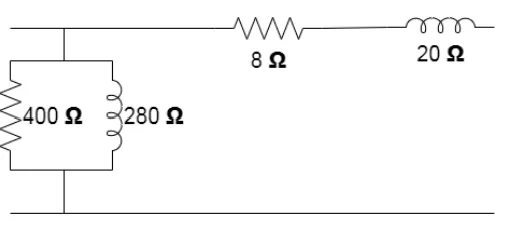

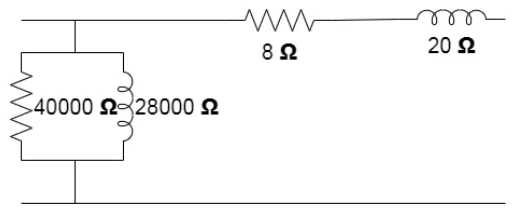

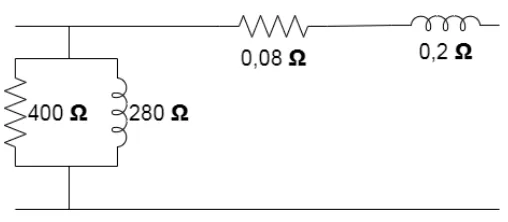

Com base nessas informações, pode-se afirmar que o circuito equivalente aproximado visto pelo lado de baixa tensão é:
