Questão
ID 1618719Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Fontes, Retificadores e Inversores Estáticos
Ano: 2022 Banca: UFERSA - UNIVERSIDADE FEDERAL RURAL DO SEMI-ÁRIDO Órgão: Universidade Federal Rural do Semi-Árido

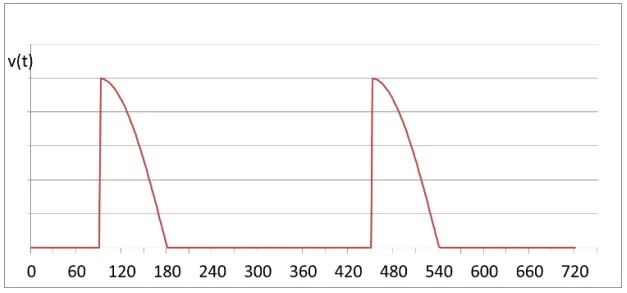

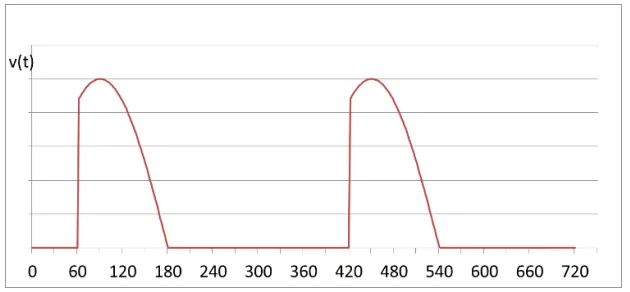

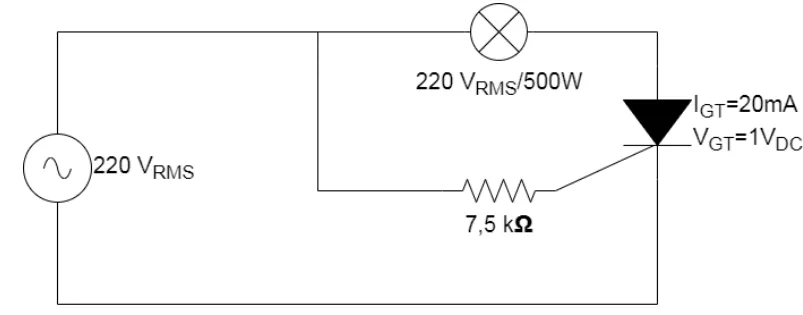

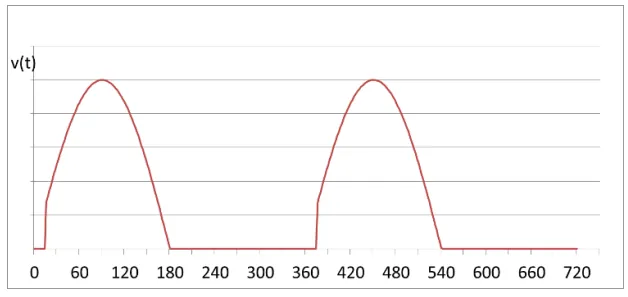

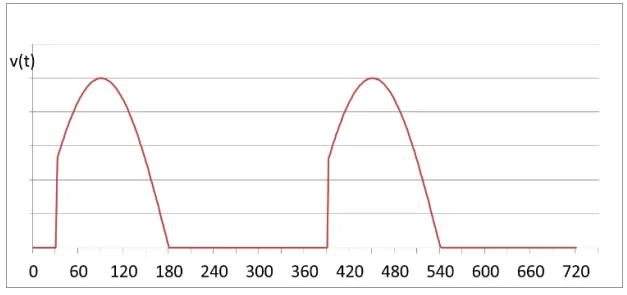

O SCR do circuito abaixo é disparado em certo ângulo, qual o gráfico melhor representa a queda de tensão na lâmpada.
