Questão 1618718

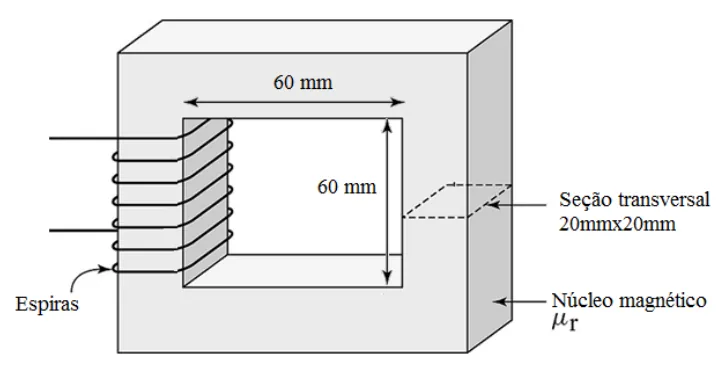

Um circuito magnético formado por um núcleo magnético fechado retangular, conforme e figura a seguir, é constituído por uma bobina de 200 espiras de fio de cobre esmaltado 30 AWG (≃ 0,05 mm²) enrolado no núcleo constituído de um material ferromagnético. Determine a resistência elétrica e indutância aproximadas deste circuito magnético. Considere que o caminho médio do fluxo magnético é retangular, a resistividade do cobre (𝜌) é igual a 0,0172 𝞨 mm²/m e a permeabilidade magnética relativa (𝜇r) do núcleo ferromagnético é igual a 500.
