Questão
ID 1618149Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2013 Banca: COMPERVE UFRN - Comissão Permanente do Vestibular da Universidade Federal do Rio Grande do Norte Órgão: Universidade Federal Rural do Semi-Árido

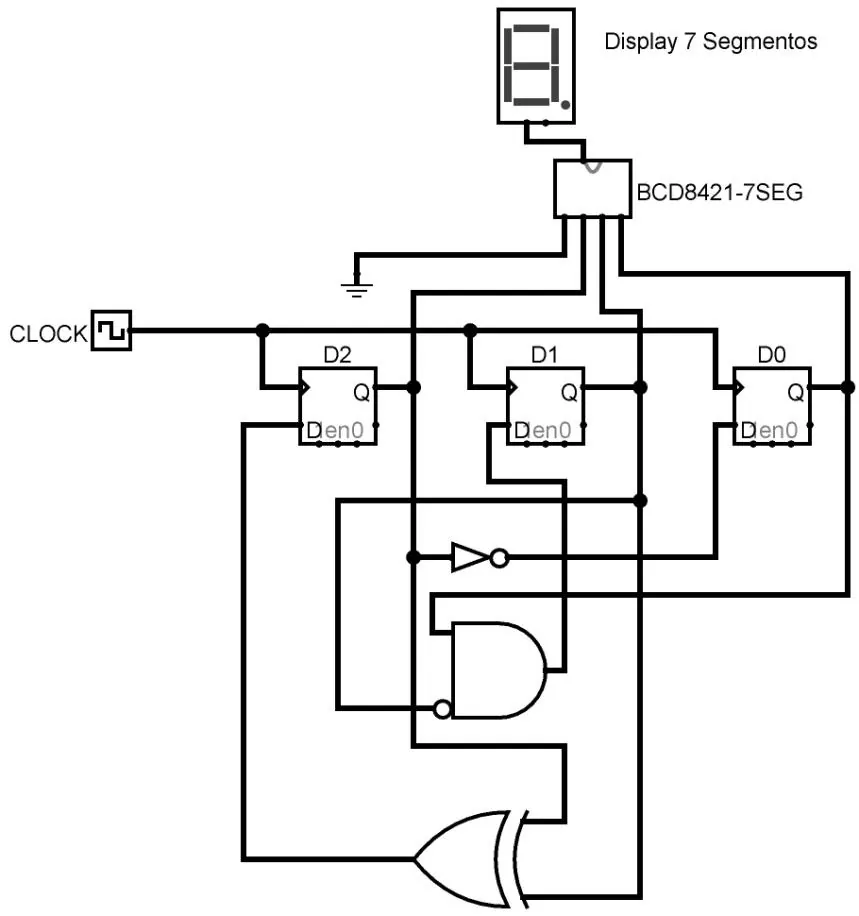

Analise o circuito a seguir.
O circuito combinacional rotulado BCD8421-7SEG é o responsável por converter o número binário formado pelos bits armazenados em D2, D1 e D0 (bit menos significativo) em um conjunto de sinais que alimentam um display de 7 segmentos que mostra o valor decimal correspondente. Considerando o valor inicial mostrado no display de 7 segmentos como 0 (zero), os 10 primeiros algarismos decimais que serão mostrados no display serão
