Questão
ID 1618147Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2013 Banca: COMPERVE UFRN - Comissão Permanente do Vestibular da Universidade Federal do Rio Grande do Norte Órgão: Universidade Federal Rural do Semi-Árido

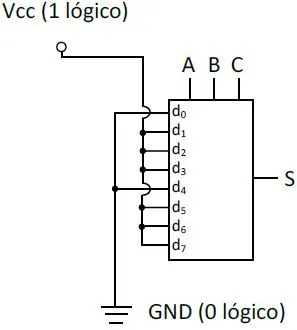

Um multiplexador é um componente digital presente em circuitos modernos para prototipagem de sistemas digitais eletrônicos. Neles, esse componente é usado para implementar funções lógicas. A figura a seguir mostra um diagrama esquemático de tal situação e a tabela verdade de funcionamento do multiplexador.
A | B | C | S0 |
0 | 0 | 0 | d0 |
0 | 0 | 1 | d1 |
0 | 1 | 0 | d2 |
0 | 1 | 1 | d3 |
1 | 0 | 0 | d4 |
1 | 0 | 1 | d5 |
1 | 1 | 0 | d6 |
1 | 1 | 1 | d7 |
A expressão lógica para gerar essa configuração é
