Questão 1614814

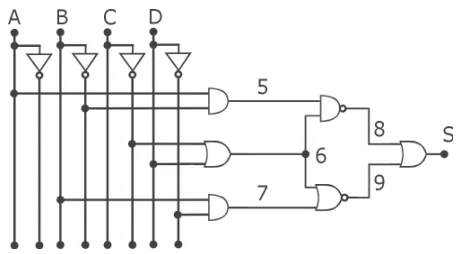

Para o circuito da figura, determine a função de saída “S” do circuito, em função das variáveis conectadas às respectivas entradas. Obtenha a função simplificada de “S”.

Considere que (A’) representa a variável negada. Assim, se A = 1 então A’ = 0.

Os numerais 5, 6, 7, 8 e 9 apenas indicam os pontos de conexão do circuito e visam facilitar o acompanhamento das operações booleanas que venham ser realizadas, portanto não traz implicação na resolução da questão.

Assinale a alternativa correspondente à função simplificada.
