Questão
ID 1601230Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha
Ano: 2023 Banca: Prefeitura de Bauru - SP Órgão: Prefeitura Municipal de Bauru

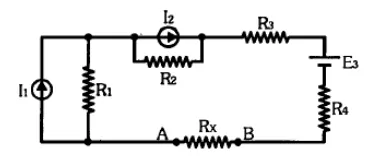

No circuito a seguir, determine a corrente e a tensão no resistor RX.
Dados:
I1 = 20mA; I2 = 15mA; E3 = 300V; R1= 10KΩ; R2 = 12 KΩ; R3 = 2,2 KΩ;
R4 = 1 KΩ; RX = 4,7 KΩ.
