Questão
ID 1595762Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Coordenação da Proteção e Cálculos de Curto-circuito
Ano: 2018 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Prefeitura Municipal de Cuiabá

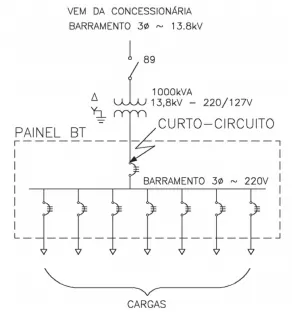

A figura a seguir representa um diagrama unifilar de uma instalação elétrica que sofreu curto-circuito.
As impedâncias de sequência positiva e negativa do transformador podem ser representadas, respectivamente, por Z1 e Z2. No momento do curto-circuito, a rede a montante do transformador pode ser representada por uma fonte de tensão Vrede em série com uma impedância Zrede e os cabos entre o transformador e o Painel BT possuem impedância Zcabo. Considerando-se que o curto-circuito em referência é trifásico e que as cargas alimentadas pelo Painel BT são resistivas, o diagrama unifilar correspondente é apresentado na alternativa:
