Ano: 2026 Banca: Legalle Concursos Órgão: Prefeitura Municipal de São Lourenço do Sul

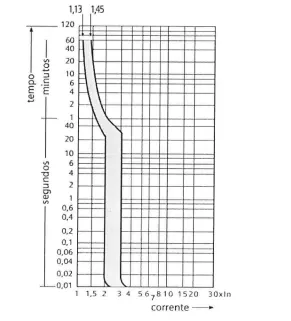

Um disjuntor termomagnético monofásico, cuja I_n é igual a 10 A, apresenta a curva de proteção apresentada na imagem abaixo:

Um motor monofásico, cuja corrente de partida é 8 vezes maior que a sua corrente nominal, de 8 A, foi acionado através de partida direta. Nesse sentido, qual será o comportamento deste disjuntor no momento da partida desse motor?

Alternativa A:
O disjuntor irá disparar instantaneamente, por atuação da proteção magnética, no momento da partida do motor.
Alternativa B:
O disjuntor não irá disparar, pois a corrente nominal do motor (8 A) é inferior à corrente nominal do disjuntor (10 A).
Alternativa C:
O disjuntor irá disparar por atuação da proteção térmica após alguns segundos, uma vez que a corrente de partida de 64 A excede o limite de sobrecarga.
Alternativa D:
O disjuntor irá operar normalmente, pois, apesar de a corrente de partida ser 8 vezes a nominal do motor, ela representa apenas 6,4 vezes a nominal do disjuntor, situando-se na zona de atraso de tempo.
