Questão
ID 1583787Disciplina: Engenharia Mecatrônica
Assunto: Circuitos Sequenciais: Flip-flops
Ano: 2010 Banca: UNESC - UNIVERSIDADE DO EXTREMO SUL CATARINENSE Órgão: Autarquia de Segurança, Trânsito e Transportes de Criciúma

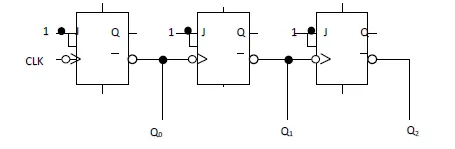

Considere, para o circuito digital abaixo, os estados iniciais Q0, Q1 e Q2 valendo 000, respectivamente. As entradas J e K dos flip-flops, sensíveis à transição na borda de descida, estão ligadas em nível lógico 1. Depois de seis pulsos de clock, os estados Q0, Q1 e Q2 serão, respectivamente:
