Questão 1569066 de Engenharia Elétrica e Engenharia Eletrônica - VUNESP 2019

Questão

ID 1569066

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: NBR 5410 – Instalações Elétricas de Baixa Tensão

Ano: 2019 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Prefeitura Municipal de Ribeirão Preto

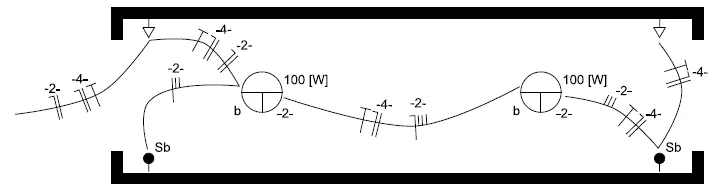

A norma ABNT NBR 5410 – Instalações elétricas de baixa tensão – define que a documentação da instalação elétrica deve ter, dentre outros documentos, os esquemas unifilares. Sendo assim, apresenta-se o esquema unifilar na figura.

Esse esquema ilustra

Alternativa A:
quatro circuitos de distribuição (1, 2, 3 e 4). O circuito 4 é um circuito de iluminação (F+N) com dois interruptores four-way, e o circuito 2 é um circuito de tomadas (F+N). O unifilar está incorreto.
Alternativa B:
um circuito de distribuição com pontos de iluminação (F+N) acionados por dois interruptores four-way e pontos de tomadas (F+N). O unifilar está correto.
Alternativa C:
um circuito de distribuição com pontos de iluminação (F+N) acionados por dois interruptores four-way e pontos de tomadas (F+N). O unifilar está incorreto.
Alternativa D:
dois circuitos de distribuição (2 e 4). O circuito 2 é um circuito de iluminação (F+N) com dois interruptores three-way (paralelos), e o circuito 4 é um circuito de tomadas (F+N). O unifilar está correto.
Alternativa E:
dois circuitos de distribuição (2 e 4). O circuito 2 é um circuito de iluminação (F+N) com dois interruptores three-way (paralelos), e o circuito 4 é um circuito de tomadas (F+N). O unifilar está incorreto.
