Questão
ID 1567496Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Equipamentos de Proteção (Relés, Disjuntores, Fusíveis)
Ano: 2009 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Companhia Energética de São Paulo
O limite de corrente que não produz fibrilação ventricular na maioria dos seres humanos durante o choque elétrico foi estabelecido por Charles Dalziel, após extensa pesquisa científica, e é dado pela seguinte equação:
Ichoque \(=\frac{0,116}{\sqrt{t}}\)
Dado: Ichoque é a corrente que circula pelo corpo durante o choque elétrico
t é o tempo de duração do choque

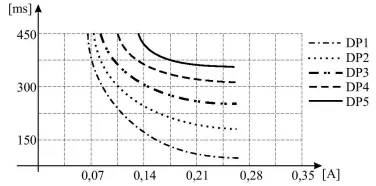

Supondo que a corrente que circula pelo corpo durante o choque elétrico esteja limitada em 0,21 [A] e que a curva “tempo x corrente” de cinco dispositivos de proteção distintos esteja ilustrada na figura, assinale a alternativa que indica o(s) dispositivo(s) mais adequado(s) para a proteção contra esse choque elétrico em particular.
