Questão
ID 1567495Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Dispositivos de Proteção (Disjuntores, DR, DPS)
Ano: 2009 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Companhia Energética de São Paulo

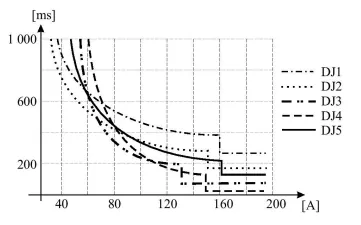

Uma carga monofásica será conectada a um painel de distribuição por meio de um disjuntor monopolar. Admitindo que a sobrecorrente de partida dessa carga tenha um valor aproximado de 150 [A], que a corrente nominal seja de 40 [A] e que a duração da partida seja de, aproximadamente, 200 [ms], assinale a alternativa que apresenta o disjuntor mais adequado para proteger a carga em questão, considerando as curvas apresentadas na figura.
