ID 1567329Disciplina: Engenharia Mecatrônica
Assunto: Circuitos Sequenciais: Flip-flops
Ano: 2009 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Companhia Energética de São Paulo
Considere o circuito da figura para responder às questões de números 27 e 28.
Supor: V1=20V, R1=3Ω,R2=28,R2=28Ω,R3=1,R3=1Ω,R4=R5=16,R4=R5=16Ω e tensão entre os pontos Ae B= 4,5 V. e tensão entre os pontos Ae B= 4,5 V.

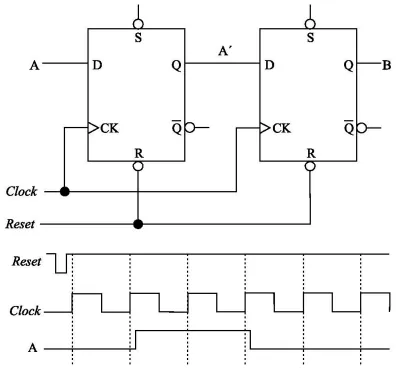

Considere o seguinte circuito digital, composto por dois Flip-Flops tipo D, bem como os sinais A, Clock e Reset.
Assinale a alternativa que apresenta uma afirmação correta a respeito dos sinais A' e B desse circuito, a partir da ocorrência do sinal A.
